CircuitAIدستیار طراحی الکترونیک
دستیار هوشمند طراحی الکترونیک

مدارت را توصیف کن؛
شماتیک، برد و سه‌بعدی‌اش را بگیر.

مثل حرف‌زدن با یک همکار طراح: نیاز را به فارسی می‌گویی، هرچه کم باشد می‌پرسد، با محاسبهٔ دقیق و استاندارد طراحی می‌کند و پروژه‌ای تحویل می‌دهد که مستقیم در Altium Designer باز می‌شود.

دسترسی فعلاً با کد دعوت است.

PCB 3D · REV 02

بارگذاری نمای سه‌بعدی…

بکش و بچرخان

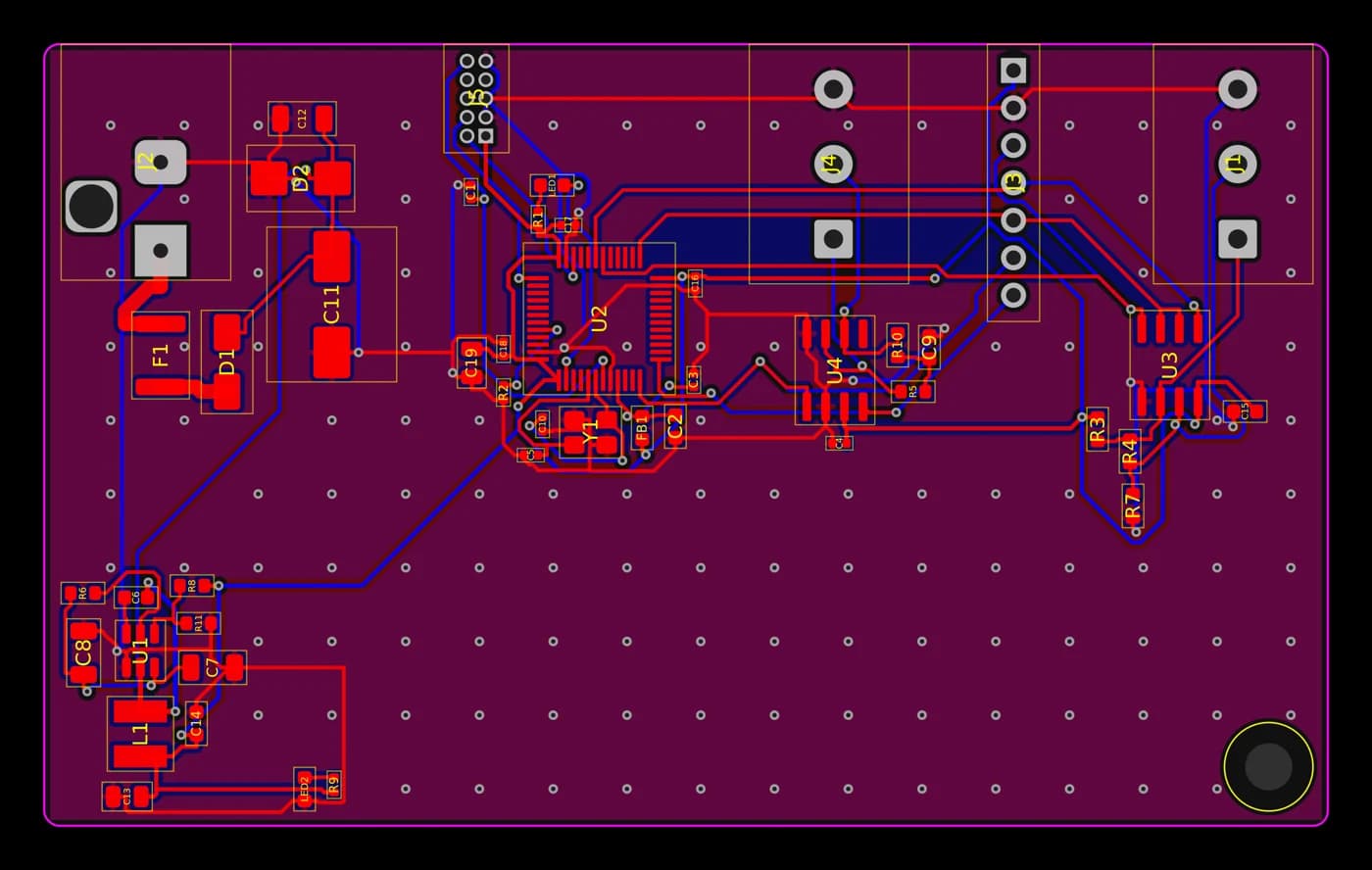

لایه‌های مسی همان برد: مسیرهای رو و زیر و پور زمین
خروجی واقعی از یک درخواست: برد STM32 با مبدل ۳٫۳ ولت، RS-485 و CAN؛ ۴۷ قطعه، دو لایه، بدون خطای ERC و DRC.
مدارهای آماده

از یک جمله تا برد کامل

یکی از این درخواست‌ها را انتخاب کن یا مدار خودت را بنویس؛ دستیار بقیهٔ راه را می‌پرسد و طراحی می‌کند.

منبع تغذیه۱

تغذیهٔ ایزوله از برق شهر

فلای‌بک ایزوله با سد ایزولاسیون روی برد، رگولاتور ۳٫۳ ولت، ESP32 و رله با درایور.

«تغذیهٔ ایزولهٔ ۱۲ ولت ۱ آمپر از برق شهر با ESP32 و یک رله»

شروع با این نمونه
میکروکنترلر۲

برد صنعتی STM32

ورودی ۱۲ ولت با محافظت، مبدل باک، فرستنده‌گیرندهٔ RS-485 و CAN.

«برد STM32 با ورودی ۱۲ ولت، باک ۳٫۳ ولت، RS-485 و CAN»

شروع با این نمونه
درایور موتور۳

پل H ماسفتی ۲۴ ولت

درایور گیت، مقاومت اندازه‌گیری جریان و مسیرهای پهن برای ۳ آمپر.

«درایور موتور DC با پل H و ماسفت برای ۲۴ ولت ۳ آمپر»

شروع با این نمونه
اینترنت اشیا۴

ESP32 با سنسور جریان

تغذیهٔ USB-C، سنسور INA219 روی I²C و دو رله با دیود هرزگرد.

«برد ESP32 با تغذیهٔ USB-C، سنسور جریان INA219 و دو رله»

شروع با این نمونه
آنالوگ۵

پیش‌تقویت میکروفون

میکروفون الکترت با بایاس، طبقهٔ op-amp و فیلتر، با تغذیهٔ USB.

«پیش‌تقویت میکروفون الکترت با op-amp و تغذیهٔ USB»

شروع با این نمونه
پایه۶

چشمک‌زن LED با ۵۵۵

تایمر NE555 در حالت ناپایدار؛ فرکانس و جریان LED حساب می‌شوند.

«چشمک‌زن LED با NE555 و تغذیهٔ ۹ ولت»

شروع با این نمونه
روند کار

از ایده تا میز تولید

بدون درگیری با نرم‌افزارهای پیچیده، مستقیم به طرح قابل ساخت برس.

  1. ۱

    مدار را شرح بده

    کاربرد، ولتاژ و جریان، قطعه‌های دلخواه و محدودیت‌ها را به زبان ساده بنویس؛ لازم نیست همه‌چیز را بدانی.

  2. ۲

    کارت پرسش را کامل کن

    آنچه کم است، بلوک‌به‌بلوک و با پیش‌فرض‌های مستند پرسیده می‌شود؛ هر فیلد یکا و دلیل استانداردش را دارد.

  3. ۳

    طرح کامل را بگیر

    شماتیک، برد مسیریابی‌شده، نمای سه‌بعدی و محاسبه‌ها؛ هر قطعه را انتخاب کن، جابه‌جا کن یا عوض کن و فایل‌ها را بردار.

امکانات

طراحی قابل‌بررسی، نه جعبهٔ سیاه

هر مقدار روی برد قابل ردیابی است: از کدام دیتاشیت، کدام استاندارد و کدام رابطه آمده؛ طرح‌ها پیش از ساخت باید توسط مهندس بازبینی شوند.

گفت‌وگو به فارسی

نیاز را مثل صحبت با یک همکار طراح بنویس؛ نوع مدار، ولتاژ و جریان از همان متن خوانده می‌شود.

محاسبهٔ شفاف و مستند

مقادیر قطعه‌ها، عرض مسیر، فاصلهٔ ایمنی و دما طبق دیتاشیت و استانداردهای IPC و IEC حساب می‌شوند و هر عدد مرجعش را دارد.

سه‌بعدی واقعی و قابل ویرایش

برد با مدل واقعی قطعه‌ها دیده می‌شود؛ هر قطعه در شماتیک، برد و سه‌بعدی انتخاب‌شدنی و قابل تغییر است.

فایل‌های واقعی ساخت

پروژهٔ Altium Designer که مستقیم باز می‌شود، فایل‌های ساخت و مونتاژ، فهرست قطعات و گزارش محاسبات.
